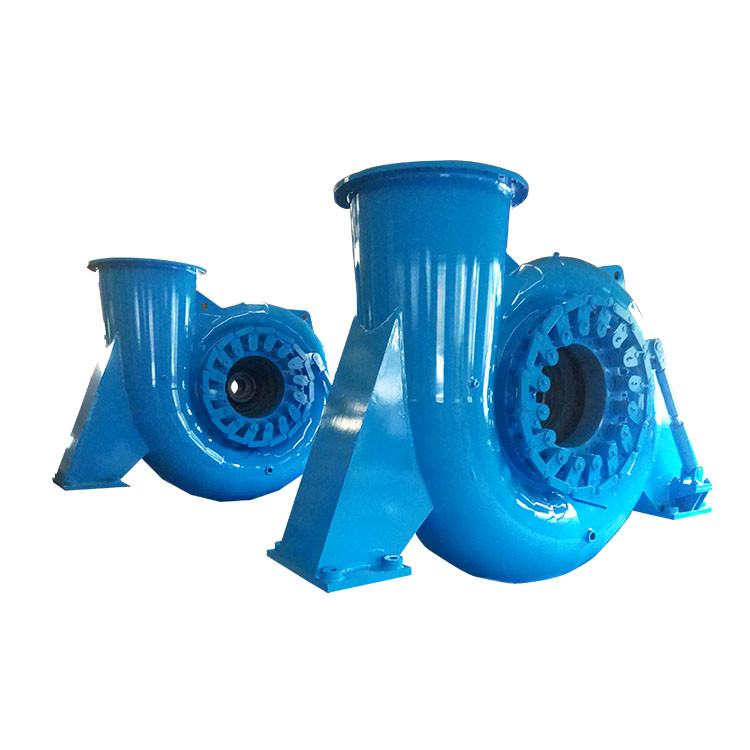

1200 kW Francis-turbine voor waterkrachtcentrale

Overzicht

De Francis-turbine vult een grote kloof tussen de Pelton en de Kaplan en wordt veel gebruikt.Hun vermogen kan worden berekend aan de hand van het wateroppervlak en de doorstroming en varieert doorgaans van 10 tot meer dan 700 megawattEen van de duidelijke voordelen van de Francis-turbine ten opzichte van andere waterturbines is dat deze ook als waterpomp kan worden gebruikt.

1. Waterinlaatonderdelen

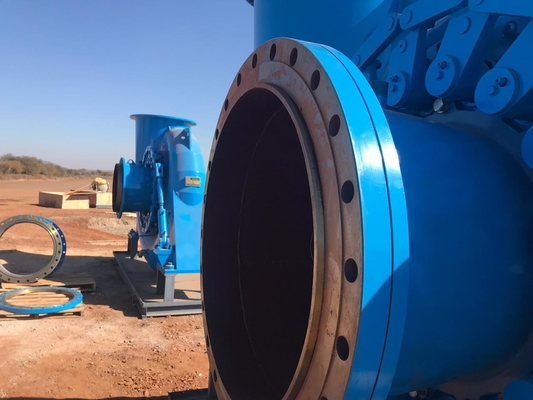

De waterinlaat bestaat uit een verbindingspijp, een inlaatklep voor de turbine en een expansieverbinding.het wordt ook gebruikt om de eenheid te sluiten en snij de waterstroom in dynamisch water wanneer de eenheid in noodgeval is en turbine distributeur kapotHet uitbreidingsgewricht wordt gebruikt om installatiefouten te compenseren en het onderhoud te vergemakkelijken.Eén uiteinde van de verbindingspijp is verbonden met de turbine inlaatklepEen ander uiteinde is verbonden met de leiding van de centrale (op de locatie gelast).

2Spiraalkas.

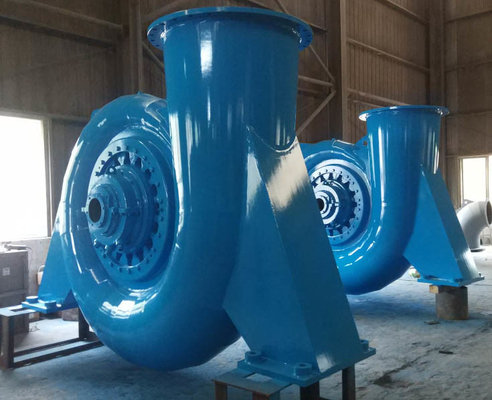

De spiraalkoffer is een lasonderdeel, voorzien van een vast geleidingsslip.Spiraal geval moet het water worden aantal wervel van de waterstroom en leiding water regelmatig in de leiding blaas apparaat en loper langs de omtrek stroomHet is uitgerust met een luchtverlichtingsklep aan de bovenkant van de spiraalkas om lucht uit te laten wanneer water aanvankelijk wordt gevuld.

3. Turbineverdeler

Het bestaat uit een leidingsvlies, een leidingsvlieshefboom, een schachthuls, een voordek, een achterdek, enz.Het kan het aantal wervelingen van de waterstroom vormen of wijzigen om de turbineontlading aan te passen aan de variatie van de belastingDe vorm, afmetingen, hoeveelheid en positie van de 16 geleidingsvliezen is vergelijkbaar met die van de aanvaarde turbinemodel.moet ervoor zorgen dat de waterstroom tijdens het gebruik geen trillingen veroorzaakt;De diameter van de splitsingscirkel van de geleidingsslee is 860 mm. De geleidingsslee heeft een hydraulisch koppelvermogen van zelf sluiting in het bereik van volledige opening tot bijna leegopening.De maximale opening van het leidingsvlies moet een bepaalde marge hebben.. het stopblok is uitgerust voor elk leidingsvlies, the guide vane can be controlled to swing with certain range and won't hit with other guide vanes when the shear pin is broken and the friction device between guide vane and guide vane lever is out of service. Het leidingsvlies is gemaakt van ZG230-450, ze zijn uitwisselbaar. Elke leidingsvlies is nauwkeurig bewerkte;de verbindingslijn van de aangrenzende leidingsvliezen moet worden afgewerkt om een perfect contact van alle leidingsvliezen in de toestand van sluiting te garanderen om het waterlekken te verminderen;De lagers voor de schacht en de schacht zijn zelfglijdend gesmeerde lagers; de lagerschoen gebruikt een complex materiaal van staal.Gebruik de leidingssleeftenderafdekking en -bout om de positie van elke leidingssleeft naar de voor- en achterdek te regelen en te behoudenDe afdichting bevindt zich op de bovenste schacht om de stroom af te snijden.Circulaire bedradingsplaat is gelegen op de buitenste omtrek van de besturingsring. De besturingsring heeft voldoende sterkte en stijfheid, zal niet overmatig buigen optreden als gevolg van onevenwichtige spanning van servomotor.

4- Renner.

De runner is het hart van de turbine, hij kan waterenergie overbrengen naar mechanische energie.band en lemmet zijn gemaakt van roestvrij staal ZG0Cr13Ni4Mo met een perfecte anti-cavitatie prestatiesDe kroon en de band worden afgesloten met een gat om waterlekken te verminderen.De vorm van elk loopblad moet worden bewerkt volgens de norm GB/T 10969 "Specificaties voor waterdoorvoercomponenten van hydraulische turbines"De loop is volgens speciale specificaties gelast en warmtebehandeld, onderworpen aan een niet-destructieve inspectie volgens de ASME-norm.De loper wordt na bewerking onderworpen aan statische balansonderzoekZestien φ22-gaten bevinden zich op de loperskrans om de druk van het water op de lopers te verminderen.

Specificatie

Waarom kiezen jullie ons?

1- Meer dan 20 jaar ervaring in de industrie, installatie in gebruik nemen van meer dan 150 apparatuur per jaar

2- Geef een compleet voorstel voor een waterkrachtcentrale van water tot draad

3Overvloedige ervaring met de uitvoering van buitenlandse energiecentrales zoals Frankrijk, Japan, de VS, Zuid-Afrika, Sri Lanka, Iran, Zuidoost-Azië

4Ontwerp en vervaardiging van een waterkrachtgenerator met een spanning van 400 V,6.3KV. met een vermogen van meer dan 1000 kW bij 400V

Veelgestelde vragen

1Bent u een handelsonderneming of een fabriek?

We zijn een productie van waterturbinegeneratoren met meer dan 20 jaar ervaring, onze fabriek is in de Sichuan.Bezoek onze fabriek, dan weet je meer over ons..

2Wat voor soort waterturbine moet ik kiezen?

We moeten weten water hoofd, de doorstroming, spanningsniveau, frequentie, on-grid of off-grid draaiende, automatiseringsniveau van u om de oplossing uit te werken

3Kunt u de EPC voor de waterkrachtcentrale doen?

Ja, we kunnen de apparatuur ontwerpen, produceren en installeren, we zullen technologen en arbeiders sturen om de apparatuur te installeren.
