900kw Francis Hydro Turbine 50m Water Hoofd Veranderlijke Druk

900kw Francis Hydro Turbine 50m Water Hoofd Veranderlijke Druk

Productdetails:

Plaats van herkomst: Sichuan
Merknaam: Wawushan
Certificering: ISO9000
Modelnummer: Hla-058

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Prijs: negotiable
Verpakking Details: triplex
Levertijd: 120-150 het werkdagen
Betalingscondities: T/T
Levering vermogen: 1 reeks 4-5 maand
Beste prijs Contact

Gedetailleerde informatie

waterhoofd: 50 m Waterstroom: 2.23 m ³ /s
Agentmateriaal: Roestvrij staal efficiency: 89%-95%
Capaciteit: 900kw Frequentie: 60HZ
machtsfactor: 0,8 Geschatte efficiency: 95%
Opwindingswijze: Brushless Kleur: Donkerrood
Markeren:

900kw Francis Hydro Turbine

,

Francis Hydro Turbine 50m waterhoofd

,

900kw gemengde stroomturbine

Productomschrijving

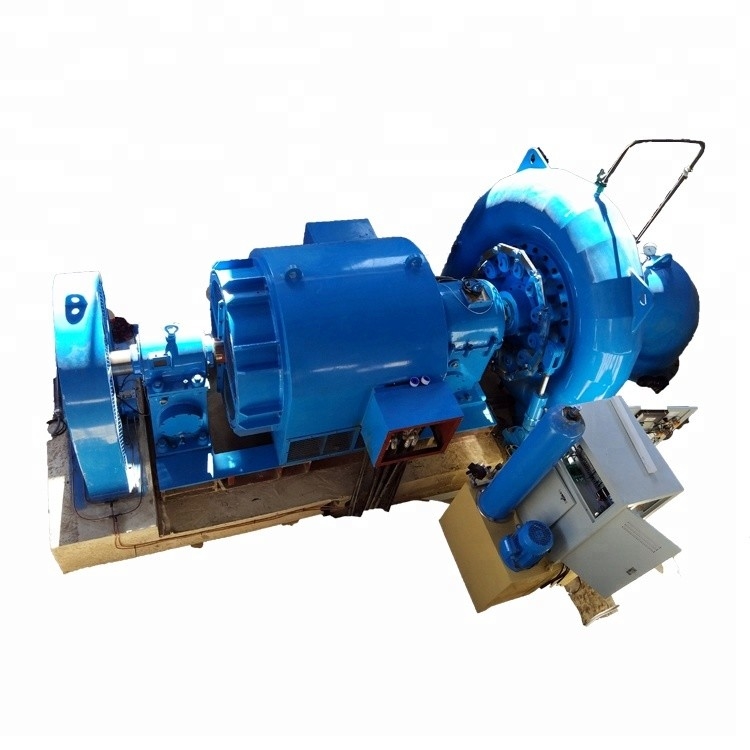

900kw turbine van het de turbinewater van Francis de hydro en 60Hz-micro- hydrogenerator voor minihpp





Turbine van de de turbine worden de ook geroepen gemengde stroom van Francis en de veranderlijke drukturbine, wijd gebruikt in waterkrachtinstallaties met laag, midden en hoogwaterhoofd die van 25m zich verder aan 550m algemeen 15 tot 300m uitstrekken. Het heeft voordelen zoals: werkend stal, structureer compact. De meeste invoer van allen, de het waterturbine van Francis die wij zou met hoog rendement van ongeveer 92% aan 94,5% werken hebben gemaakt.



De turbines van Francis kunnen voor een brede waaier van hoofden en stromen worden ontworpen. Dit, samen met hun hoog rendement, heeft tot hen de wijdst gebruikte turbine in de wereld gemaakt. In tegenstelling tot de Pelton-turbine, werkt de turbine van Francis bij zijn die beste volledig met water op elk moment wordt gevuld. De turbine en het afzetkanaal kunnen geplaatste buiten lager zijn dan het meer of het overzees - niveau die, de tendens voor cavitatie verminderen.


Naast elektroproductie, kunnen zij ook voor gepompte opslag worden gebruikt, waar een reservoir door de turbine die (die als pomp dienst doen) door de generator wordt handelend als grote elektromotor tijdens periodes van de lage machtsvraag wordt gevuld, en dan omgekeerd die en om wordt gebruikt gedreven om macht tijdens de piekvraag te produceren. Deze pompen de handeling van opslagreservoirs als grote bronnen van de energieopslag om „bovenmatige“ elektrische energie in de vorm van water in opgeheven reservoirs op te slaan.





900kw Francis Hydro Turbine 50m Water Hoofd Veranderlijke Druk 0



Nr.
1 Waterhoofd 50m
2 Waterstroom 2.23 m ³ /s
3 Capapcity 900kw
4 Efficiency 89%-95%
5 Frequentie 50Hz/60Hz
6 Machtsfactor 0,8
7 Geschatte efficiency 95%
8 Opwindingswijze Brushless
9 Kleur Aangepast



900kw Francis Hydro Turbine 50m Water Hoofd Veranderlijke Druk 1

Wordt het Producerende Materiaal van de Hongyamacht aan Beperkte Nut, opgericht in Mei, 2003 als professionele fabrikant van de mini hydraulische reeks van de generatorgenerator. Het totale bedrijfland is ongeveer 70000 Vierkante meters, bouwdeel 35000 Vierkante meters. De werknemer is ongeveer 200 arbeiders, wat het R&D-deel 25% is.



Wij kunnen de turbine van fabrikantenFrancis, pelton turbine, turgoturbine, Kaplan-turbine, synchrone generator, snelheidsgouverneur, brushless excitor, hydraulische hardware enz. met eenheidsturbogenerator capaciteit onder 20MW plaatsen.



Tot nu, biedt HPGE een uitvoerige waaier van hydro-elektrische elektrische centraleoplossingen die aan het volledige werkingsgebied van de dienst met inbegrip van behandelen: De kleine hydroadviseur van het machtsproject; De studies van het plaatsbeheer; materiaalontwerp; Hydro-elektrische materiaalvervaardiging; Projectleiding; Installatiebegeleiding; De Commissie en beginverrichting; Verrichtingsbegeleiding; Hydro-elektrisch materiaalonderhoud.



De producten van HPGE worden wijd gebruikt in rondom China, werken wij met meer dan 300 hydroelektrische centrales met meer dan 600 turbogeneratorenreeksen samen, met inbegrip van de turbogeneratorreeks van Francis, de reeks van de turgoturbogenerator, pelton turbogeneratorreeks, Kaplan-turbogeneratorreeks, gebieden die meer dan 20 provincies van China en ook internationale markten zoals Rusland, Wit-Rusland, Turkije, Albanië, Vietnam Indonesië, Nepal, Laos, Sri Lanka, Cuba en Brazilië enz. behandelen.





Korte inleiding van turbinestructuur en belangrijkst onderdeel

1. De delen van de waterinham

De delen van de waterinham bestaan uit Z941H-10C-700 gemotoriseerde poortklep en φ700 uitbreidingsverbinding. De poortklep wordt gebruikt om de eenheid in statisch water te sluiten wanneer het behoefteeinde, het ook wordt gebruikt om de eenheid te sluiten en de waterstroom in dynamisch water te snijden wanneer de eenheid in noodsituatie en de opsplitsing van de turbineverdeler is. De uitbreidingsverbinding wordt gebruikt voor de compensatie van de installatiefout en geschikt voor ontmantel wanneer onderhoud. Een afvoerkanaalklep wordt gevestigd bij de bodem van uitbreidingsverbinding.

2. Spiraalvormig geval

Het spiraalvormige die geval giet lassendeel, met vaste gidsvin wordt uitgerust daarin. Het spiraalvormige geval zal het water maken aantal werveling van waterstroom en gidswater aan stroom regelmatig in de apparaten en de agent van de gidsvin langs omtrek worden. Het is uitgerust met een lucht verlicht klep op de bovenkant van spiraalvormig geval aan uitlaatlucht wanneer aanvankelijk het vullen van water.

3. Turbineverdeler

Het bestaat uit gidsvin, de hefboom van de gidsvin, schachtkoker, schutblad, rugdekking, enz. Het kan aantal wervelingen van waterstroom vormen of veranderen om turbinelossing volgens variatie van lading aan te passen. Het wordt ook gebruikt aan normale en noodsituatiesluiting. De vorm, de afmetingen, de hoeveelheid en de positie van de 12 gidsvinnen zijn gelijkaardig aan de toegelaten modelturbine, zullen verzekeren de waterstroom geen trilling tijdens het werken zal veroorzaken. De diameter van het uit elkaar plaatsen van cirkel van gidsvin is 720 mm. De gidsvin heeft de hydraulische torsieprestaties van zelf-dichte tendens binnen de waaier van het volledige openen aan dichtbij het zonder commissie openen. Het maximum openen van gidsvin zal bepaalde marge hebben. Het eindeblok is uitgerust voor elke gidsvin, kan de gidsvin worden gecontroleerd om met bepaald gamma te slingeren en zal niet met andere gidsvinnen raken wanneer de scheerbeurtspeld wordt gebroken. De gidsvin wordt gemaakt van ZG06Cr13Ni4Mo, zullen zij verwisselbaar zijn. Elke gidsvin wordt precies machinaal bewerkt; de het contacteren lijn van aangrenzende gidsvinnen zal worden gebeëindigd om perfect contact van alle gidsvinnen onder sluitende staat te verzekeren om waterlekkage te verminderen. De lagers voor de schacht van de gidsvin en verdelersschacht zijn zelf-gesmeerde glijdende lagers; de dragende schoen keurt staal achter complex materiaal goed. Gebruik de dekking van het de hefboomeind van de gidsvin en bout vast om de positie van elke gidsvin aan te passen en te houden aan het schutblad en de achterdekking. Het verzegelen wordt gevestigd op de hogere schacht van de gidsvin om de stroom te snijden. De controlering wordt gelast door staalplaat als geheel. Het cirkel het leiden spoor en de bedradingsplaat met het smeren prestaties worden gevestigd op de bodem van de controlering. De controlering heeft genoeg sterkte en de starheid, zal niet het bovenmatige buigen gepast om spanning van servomotor uit zijn evenwicht te brengen voorkomen.

4. Agent

De agent wordt gegoten en gelast als geheel, worden de kroon, de band en het blad gemaakt van roestvrij staal ZG06Cr13Ni4Mo dat perfecte prestaties van anti-cavitatie heeft, anticorrosief en lasbaar. De vorm van elk agentblad zal volgens standaardgb/t 10969 „Specificaties voor de componenten van de waterpassage van hydraulische turbines“ worden machinaal bewerkt. De agent is gelast en thermisch behandeld volgens speciale specificatie, behoudens niet destructieve inspectie volgens relatieve norm. De agent is onderworpen aan het statische saldo testen na het machinaal bewerken. Tien gaten Φ24 worden gevestigd op agentkroon die de druk te verminderen op agent door het water wordt toegepast.

5. Het hoofd de schachtdienst verzegelen

Het hoofddie de schachtdienst verzegelen pakt reeks in, op hoofdschachtpas door het schutblad wordt gevestigd. De dienst verzegelen is dicht, antifrictie, eenvoudig, gemakkelijk waar te nemen en, onderhoud te vervangen. Het roestvrije staal die ring dragen wordt gevestigd waar de belangrijkste schacht contacterend met de verpakking. De verpakking wordt gemaakt van versterkte anticorrosieve PTFE, antifrictie.

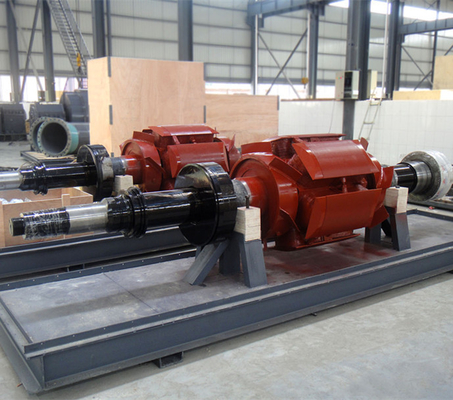

6. Hoofdschachtdeel

Het bestaat uit hoofdschacht, vliegwiel, enz. Dit type van hydraulische stroomaggregaat keurt vier steunpuntenbouw goed. De hoofdschacht wordt gemaakt van 45#-de bouwstaal van de kwaliteitskoolstof. Tijdelijke werkkracht van het schijf stabiliseert de type gegoten vliegwiel de eenheid wanneer het aanpassen. Verbind de belangrijkste schacht en de agent door vlak zeer belangrijk om verwisselbaar tevreden te stellen. Sluit de turbine en de generator door de lentekoppeling voor aan gemakkelijke installatie.

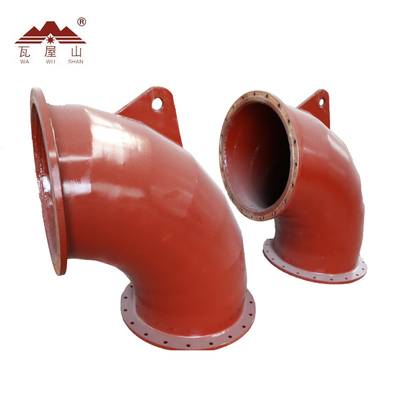

7. De assemblage van de ontwerpbuis

De assemblage van de ontwerpbuis bestaat uit de verbindingspijp van de luchttoelating, de elleboog van de ontwerpbuis en de kegel van de ontwerpbuis, leidt de waterstroom in lagere stroom, gebruik maakt van de potentiële energie van waterstroom bij zuigingshoogte, kringloop belangrijke kinetische energie van de stroom bij agentafzet door zijn verspreiding. Al verbindende flens zal worden verzegeld, zal de ondergedompelde diepte van ontwerpbuis geen minder dan 30cm zijn om lucht te verhinderen ingaand ontwerpbuis. Het apparaat van de luchttoelating: De natuurlijke lucht wordt gevuld aan lager van agent door de bovenkant van ontwerpbuis om regelmatige verrichting van turbine wanneer de gidsvin onder het gedeeltelijke openen te verzekeren.

8. Lager

Het voorlager is het radiale duw het glijden dragen om radiale en aslading te dragen. De duwschijf roteert, levert de oliepas door olieraad dan het koelen en het smeren voor de dragende schoen en de schoen van het duwlager. De koeler wordt gevestigd bij de bodem van het dragen om de temperatuur te verminderen. Het koelwater is van schone watertank, is de waterdruk 0,15 aan 0.2MPa. De waterfilter wordt gevestigd in het koelen het door buizen leiden. Twee thermometers worden gevestigd op voorlager voor het controleren van de temperatuur van duwschoen en het dragen van schoen.

Het achterlager is radiaal lager om radiale lading te dragen. De olieschijf draagt de olie voor het smeren. Één thermometer wordt gevestigd voor het controleren van de temperatuur van het dragen van schoen. Het koelapparaat wordt gevestigd bij de bodem.

De olie van de gebruiks46# turbine voor het dragen van het smeren.

9. Servomotorassemblage

Het bestaat uit servomotor, vork en controlering.

De gouverneur past het openen van gidsvin door servomotor, vork en controlering volgens de verandering van lading aan.

10. Drukmaat en vacuümmaat

De drukmaat wordt gevestigd op spiraalvormig geval om de druk in spiraalvormig geval waar te nemen. De vacuümmaat wordt gevestigd op de elleboog van de ontwerpbuis voor het waarnemen van de graad van vacuüm. De kleppen zullen bij drukmaat en het vacuümmaat door buizen leiden voor dicht worden uitgerust en zullen openen het door buizen leiden.

11. Remmechanisme

Het keurt 2 hydraulische zuigertype remmen goed, is de de dienstdruk 0.5~0.7 MPa.

Keur hydraulisch principe voor de rem goed. Verstrek olie door naadloze staalpijp aan de rem, duw de rem om het vliegwiel te wrijven om de eenheid tegen te houden. Voor het geval dat er olielekkage tijdens het werken is, keur passende methode goed om het op te lossen, zoals haal de losse noot door moersleutel aan of vervang verzegelend materiaal. De slag van zuiger is 25mm. Keur het remmen goed slechts wanneer de eenheidssnelheid aan hieronder 30% van geschatte snelheid daalt!



12. Het hoofdschacht het verzegelen drainage door buizen leiden: Het lekkagewater van het hoofdschacht verzegelen zal dat door galvanometerpijp op turbine wordt, dan worden afgevoerd die wordt afgevoerd gevestigd die om buis of het verzamelen goed door staalpijp op te stellen door gebruiker wordt voorbereid.

900kw Francis Hydro Turbine 50m Water Hoofd Veranderlijke Druk 2

900kw Francis Hydro Turbine 50m Water Hoofd Veranderlijke Druk 3

900kw Francis Hydro Turbine 50m Water Hoofd Veranderlijke Druk 4



FAQ



Q1, die de turbine zou ik moeten kiezen?

Gelieve te vertellen me het waterhoofd, stroomtarief, frequentie, Totale macht u wenst

, voltage, op net of van netverrichting, zullen wij een oplossing voorstellen.



Q2, kan uw fabriek al materiaal voor waterkrachtgeneratie verstrekken?

Ja, kunnen wij u van turbines, hydro-generators, drukregelaars, turbinewielen, controleborden, transformatoren, controlesystemen en meer voorzien.



Q3, kunt u EPS voor een hydro-elektrische elektrische centrale doen?

Ja, kunnen wij de KANT EN KLARE en EPS-diensten met inbegrip van meting, ontwerp, productie, bouw, productie, het opdragen, inspectie, de vervanging van de onderhoudsagent en heropfrissing/verbetering/verbetering/reparatie/heropfrissing van turbines/generators met inbegrip van lagers, verbindingen voor delen verlenen en essentiële onderdelen, zullen wij technici en arbeiders sturen om materiaal te installeren.



Q4, is uw bedrijf een handelsmaatschappij of een fabrikant?

Wij zijn een fabrikant van hydroturbogeneratoren en begonnen om de internationale markt in 2013 te bevorderen. Onze fabriek wordt gevestigd in Sichuan, waar de de het watermilieubescherming en waterkracht van China het meest ontwikkeld zijn. Welkom om onze fabriek in China te bezoeken.



Q5, wat is een aanvaardbare MOQ?

Voor dit product, is onze aanvaardbare MOQ 1 reeks.



Lange Q6, hoe is de levertijd?

levertijden de waaier van 15 dagen aan 6 maanden afhankelijk van het model u koopt.



Q7, heeft uw bedrijf zijn eigen onafhankelijke officiële website?

Natuurlijk, en wij kunnen meer informatie over onze bedrijf en producten op onze officiële website zien.
