150MHz opwindingsconfiguratiescherm met 32 bits voor van de Micro- Hydro de Opwindingssysteem Elektrische centralegenerator

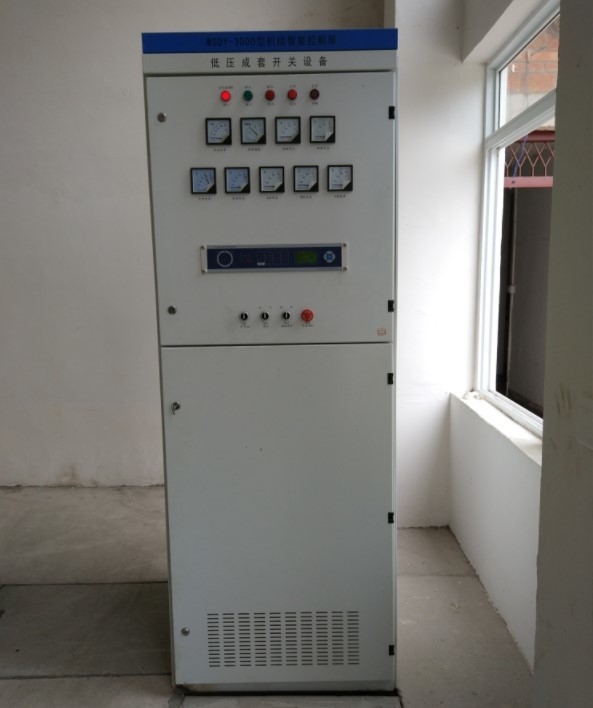

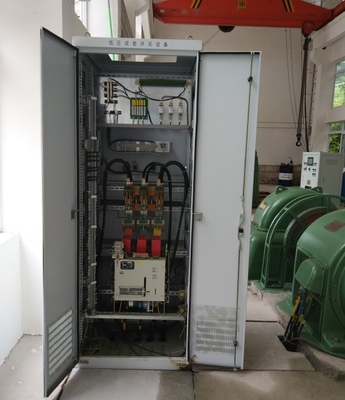

Configuratiescherm voor Micro- Hydroelektrische centrale

AUTOMATISCH VOLTAGE REGULATION

Het controlemechanisme is volledig digitaal en combineert hoge prestaties met gemakkelijke programmering en maximale flexibiliteit. Als installatieintegrator, voorzien wij klanten van of een volledige oplossing of specifieke componenten om aan hun specifiek aan te passen voor het bijwerken van en het verbeteren van prestaties.

Is de Hongya hydromacht meer dan 30 jaar van bekwaamheid en aangetoonde ervaring in productie, het opdragen, en behoud van de systemen van de generatoropwinding en ISO-verklaard 9001:2000.

MAXIMALE FLEXIBILITEIT VOOR DE HOOGSTE PRESTATIES

Bewezen opwindingstechnologie die ook wordt toegepast op verbranding en stoomgenerators, toestaand de normalisatie van vervangstukken, opleiding, en de diensten over uw vloot.

Één enkel techniekhulpmiddel om op te dragen en onderhoud

Modulaire configuratie

Geschikt voor om het even welke hydrotoepassing, van simplex aan volledige tweelingovertolligheidsconfiguraties.

Integreert supervisie en bescherming van machtselektronika

Naadloze integratie met bestaande controlesystemen als zelfstandig materiaal.

Hoofdkenmerken:
* Het dubbele microprocessor het aanpassen kanaal met overtolligheid elkaar, indepandent handkanaal kan ook ook worden toegevoegd.
* De dubbele gelijkrichterbrug huidige het delen verrichting met factor van stroom die meer dan 0,9, die delen zelfs kabinet uitkiezen kan al arbeidsvoorwaarde tevredenstellen omvat gedwongen opwinding.
* De verkalmingsmethode kan lineair of niet-lineair zijn.
* Opwinding het in werking stellen kan AC of gelijkstroom zijn.
* De hoog geïntegreerde eenheid van de kerncontrole werd samengesteld door TMS320F2812 32 eenheden van DSP+CPLD.
* Pss-2B de typestabilisator voor netsysteem heeft dergelijke kenmerken van 3 stadium lead-lag compensator.
* De typische het aanpassen methode van PID+PSS wordt toegepast.
* Perfecte functie van de grens van de systeembescherming.
* De sterke communicatie functie, d.w.z. USB, RS485, KAN.
* Dit materiaal is geïnspecteerd door officieel organisme, met EMC inspectie om rang te zijn 4.
* De software van het coulissebeheer met diverse functie, waar het aanraking-type paneel kan worden toegepast.

Prestatiesparameter:
* Cpu-type: hoge snelheidsdsp kern met 32 bits.
* Cpu-snelheid: 150MHz
* Resolutie van SCR controlehoek: 0,0048 graden.
* A/D-transmissienauwkeurigheid: 2-16
* Het aanpassen snelheid van controleberekening: 3.3 msec
* Voltage het aanpassen waaier: 5%~130%
* Voltage het aanpassen nauwkeurigheid:<0>
* Verschilcoëfficiënt: ±15%, verschillen 0,1%
* Het verzetten vanzich distrubance tegen rang: rang 4.
