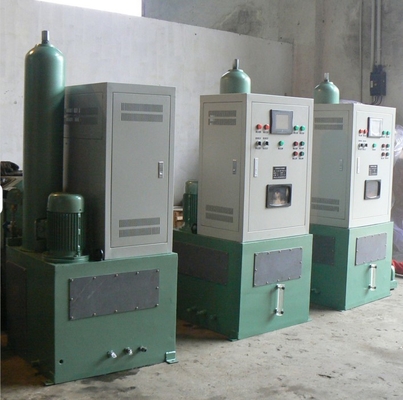

50hz van de de Gouverneurs220v de Hydroturbine van de turbinesnelheid Gouverneur ISO9001

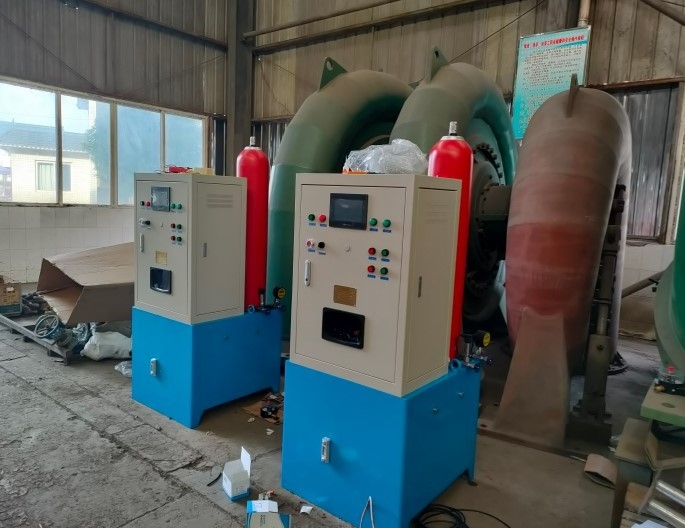

de hydraulische gouverneur van de generatormotor op hydroturbogenerator

Gebaseerd op Automatiseringsproducten, kunnen de Slimme Control*-Gouverneurs van de Turbinesnelheid om het even welk type van turbine met om het even welke machtsoutput regelen. Zij integreren foutloos in het Slimme Controle Verdeelde Controlesysteem. Slechts één techniekhulpmiddel is daarom nodig, helpend softwarebeheer, verlenen van vergunningen, verbeteringen en opleiding vereenvoudigen.

Zij kenmerken compacte en modulaire gebruiksklare hardware voor gemakkelijk installatie en onderhoud. De intuïtieve software, met geavanceerde die functies uit meer dan 20 jaar van Hongya-de hydroervaring van de macht worden afgeleid, verbetert turbineprocessen, die installatieverrichting helpen raffineren en machineslijtage verminderen.

De eigenschappen van de Slimme Control*-Gouverneur voor specifieke turbinetypes omvatten blad discretizer voor Bol en Kaplan-turbines, de individuele controle van de wicketpoort voor Turbinepompen en een straalverzender voor Pelton-turbines. Met simplex of overtollige configuraties en een ruw ontwerp, SmartControl*-kan de Gouverneur in ruwe voorwaarden met elektromagnetische interferentie, trilling, vochtigheid en olie werken.

specificatie

het werk parameters

1. Wisselstroom AC110V ±15%ofAC220V ±15%50Hzof60Hz
2. Gelijkstroom-macht DC110V ±15%ofDC220V ±15%
3. Het signaal AC0.25-200V van de Gensetfrequentie (door Genset PT wordt geleverd) of toestelsignaal dat
4. Het signaal AC0.25-200V van de netwerkfrequentie (door netwerk PT wordt geleverd dat)
5. Actieve macht -10V- +10V of 0(4) - 20mA

PID parameters

1. Evenredige aanwinst (KP) 0-20 (tijden) (resolutie 0.1)
2. Integrale aanwinst (Ki) 0-10 (1/s) (resolutie 0.01)
3. Differentiële aanwinst (Kd) 0-5.0 (s) (resolutie 0.1)
4. Permanente snelheidsmismoedigheid (bp) 0-10 (%) (resolutie 0.1%)
5. Frequentie die (Fs) 45-55 (Herz) plaatsen (resolutie 0.01Hz)
6. Poort die plaatsend (Gs) 0-100 (%) openen (resolutie 0.1%)
7. Output die (Ps) 0-120 (%) plaatsen (resolutie 0.1%)
8. Elektrische grens die plaatsend (Le) 0-100 (%) openen (resolutie 0.1%)
9. Kunstmatige frequentie dood-band (FA) 0-±0.5 (Herz) (resolutie 0.01Hz

Gouverneurs statische kenmerken

1. Lineariteit: dichtbij lijn
2. Snelheids dood-band (maatregel van hoofdservomotor):

ix≤0.1% (klein)
ix≤0.06% (middel)

Gouverneurs dynamische kenmerken

Wanneer de gouverneur stal onder standaard handwijze in werking stelt.

1. Het zou stabiel onder om het even welke soorten werkende status en regelende wijze moeten lopen.
2. Servomotor dood-tijd Tq≤0.2S

nc. of Dec.-tijd van poort het openen

1.Push Inc. Of Dec.-de drukknop en houdt het, kan de tijd van het veranderende 100%-poort openen van 2,5 aan jaren '60 worden aangepast, zal het poort veranderen

het openen van 0,1% per duw.

Verandering over

1. De variant van poort het openen zal minder dan ±1% van Max. Slag wanneer verandering over tussen AC en gelijkstroom-macht zijn.
2. De variant van poort het openen zal minder dan Max. Slag ±1%of wanneer verandering over tussen Auto en Hand lopende wijze zijn.
