Horizontale Hydro-elektrische de Turbogenerator6300v Regelbare Kleine Kaplan Turbine van Kaplan
Productdetails:
Plaats van herkomst: | China |
Merknaam: | Wawushan |
Modelnummer: | Zdjp-005 |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD+30000-200000+unit |
Verpakking Details: | triplex |
Levertijd: | 180 wordking dagen |
Betalingscondities: | T/T |
Levering vermogen: | 1+unit+4 maanden |
Gedetailleerde informatie |
|||
Agentmateriaal: | Roestvrij staal | gidsvin: | Roestvrij staal |
---|---|---|---|
Lay-out: | verticaal | agentblad: | Regelbaar |
agentdiameter: | 1.38 m | Stroom: | 16.0 m ³ /s |
Markeren: | horizontale hydro-elektrische turbogenerator,Kaplan hydro-elektrische turbogenerator,6300V kleine kaplan turbine |
Productomschrijving
de horizontale hydraulische turbogenerator van 2500kw Kaplan voor micro- elektrische centrale
overzicht
1. Rolomhulsel
Het is een spiraalvormig type van omhulsel dat dalend dwarsdoorsnedegebied heeft. Het water gaat eerst in het rolomhulsel binnen en dan beweegt het zich door het aan de gidsvinnen en definitief aan de agentbladen. Het beschermt de agent, van agentbladen gidsvinnen en andere interne delen van de turbine tegen een externe schade.

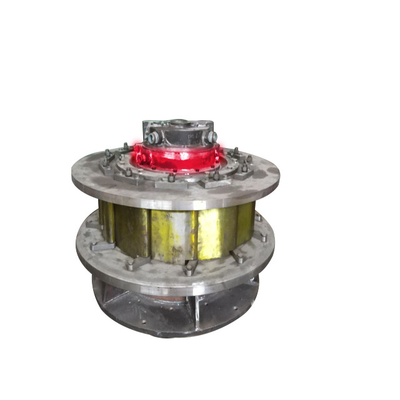

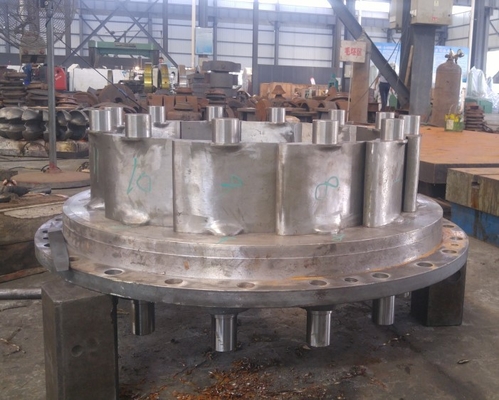

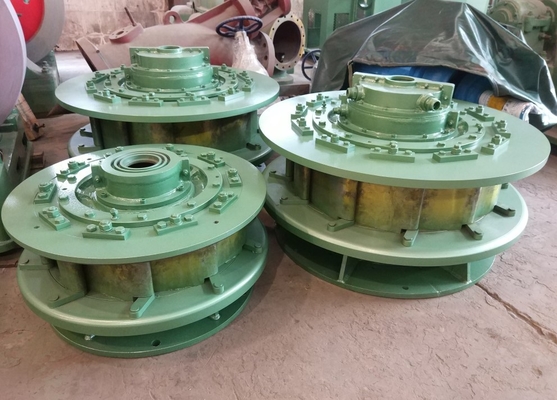

2. Gidsvinnen en Gidsmechanisme
De gidsvinnen worden gebruikt om het water aan de agentbladen regelmatig te leiden door zijn wervelingssnelheid te verminderen. Als de gidsvinnen dan afwezig is kan de turbine niet efficiënt werken en zijn efficiencydalingen. De gidsen zijn regelbaar in Kaplan-turbine. Zijn het openen en het sluiten hangen van de vraag van machtsvereiste af. In het geval van meer vereisten van de machtsoutput, opent het breder om meer water toe te staan om de bladen van de rotor te raken en wanneer de lage machtsoutput vereist sluit het zich om de stroom van water op te houden.
3. Agent en Agentbladen
De agent is het roterende deel van de turbine of wij kunnen zeggen dat het het hart van de Kaplan-turbine is. Zijn schacht wordt verbonden met de schacht van de generator. De agent van deze turbine heeft een groot werkgever op wie zijn bladen in bijlage zijn en de bladen van de agent is regelbaar aan een optimale hoek van aanval voor maximummachtsoutput. De bladen van de Kaplan-turbine heeft draai langs zijn lengte.
4.Draft buis
Het is een buis die aan verhogingen de druk van de vloeistof of het water wordt gebruikt die de turbine weggaan. Het heeft stijgend dwarsdoorsnedegebied. De ontwerpbuis wordt gebruikt slechts in reactieturbine. Het verhoogt de druk van het water dat de agentbladen verlaat. Aangezien het water bij uitgang van de turbine zeer lage druk heeft en als zijn druk niet dan wordt verhoogd neemt de achterstroom van het water van het staartras wat de turbine kan beschadigen. Zo om de druk van het weggaande water te verhogen gebruiken wij ontwerpbuis. Het zet de kinetische energie van het water in drukenergie aangezien om het door ontwerpbuis en de druk van de waterverhogingen overgaat. De ontwerpbuis moet omhoog verhogingen de druk van het water zodanig dat moet het altijd groter dan de druk van het water van het staartras en verhindert de achterstroom van water het staartras aan de turbine. Als het niet gebeurt dan de cavitatie resultaten kan en schade aan de turbine veroorzaakt.
Het Producteigenschappen van de Kaplanturbine
1. Geschikt voor de ontwikkeling van laag water van middelen voorziet de hoofd grotere stroom van water;
2. Appliceable aan de grote en kleine hoofdveranderingen van de veranderingslading van elektrische centrale;
3. Voor het lage hoofd, kunnen het hoofd en de macht veranderde zeer krachtcentrale, stabiel onder diverse arbeidsvoorwaarden;
4. Deze machine is een verticaal schachtapparaat, heeft de voordelen van eenvoudige structuur, geschikte reparatie, materiaal, lage prijs, gemakkelijk om de directe aandrijving enz. te realiseren.
5. Het Kaplan-blad wordt over het algemeen door het relais van de oliedruk in het lichaam van de agent wordt geïnstalleerd in werking gesteld, die volgens de verandering van hoofd en lading kan roteren, om de optimale coördinatie tussen de Hoek van de gidsvin en de Hoek van het blad te handhaven, waarbij de gemiddelde efficiency wordt verbeterd die. De Kaplanturbine heeft de hoogste efficiency van dit soort turbine 94% overschreden. Nochtans, vergt dit soort kaplan turbine een mechanisme om de omwenteling van het blad in werking te stellen, zodat is de structuur complexer en de kosten zijn hoger.
Specificatie
Naam | de hydraulische turbogenerator van 2500kw Kaplan |
Waterhoofd | 20.0m |
Agentdiameters | 1.38m |
Capaciteit | 2500KW |
Frequentie | 50HZ |
Generatorvoltage | 6300V |
Lay-outpatroon | verticaal |
Materiaal (bladen) | Roestvrij staal ZG0Cr13Ni4Mo |
Opwinding | Brushless |
Generatorisolatie | F/F |
Levensduur | 50 jaar |
Waarom kies ons?
1. Meer dan 20 jaar van de industrieervaring, installeert het opdragen van materiaal meer dan 150 elk jaar
2. Verstrek volledig voorstel voor hydroelektrische centrale van water aan draad
3. Overvloedige buitenlandse elektrische centraletenuitvoerlegging van projecten ervaring zoals Frankrijk, Japan, de V.S., Zuid-Afrika, Sri Lanka, Iran, Zuidoost-Azië
4. Ontwerp en vervaardiging van hydromachtsgenerator met voltage 400V, 6.3KV. de capaciteit overschrijdt 1000kw met 400V
FAQ
1.You zijn een handelsmaatschappij of een vervaardiging?
Wij zijn een hydroturbogeneratorvervaardiging met meer dan 20 jaar ervaringen, is Onze fabriek in Sichuan u 2 uren vergen zult die na u de Luchthaven van bereikshuangliu drijven, betaalt een bezoek aan onze fabriek u meer over ons zult kennen.
2.What het soort waterturbine ik moeten zou kiezen?
Wij moeten waterhoofd, stroomtarief, voltageniveau, frequentie, op-net of van-net kennen die, automatiseringsniveau van u de oplossing lopen uit te werken
3: Kunt u EPS voor de hydroelektrische centrale doen?
Ja, kunnen wij ontwerpen en, producerend het materiaal installeren, zullen wij technoloog en arbeiders verzenden om het materiaal te installeren.
