750 kW Pelton Micro Hydro Generator 90m Waterkop 94% Efficiëntie

750 kW waterkrachtgenerator Micro Water Hydro Pelton Turbine waterkop 90m

Ik...Inleiding Hhydraulische Pelton-turbine

Een slaghydraulische turbine is een soort hydraulische primaire motor waarvan de werkende straalcentrale lijn tangent is aan de ring van de loopbaan en de loopbaanbladen zijn samengesteld uit een reeks dubbele komvormige emmers.Volgens de opstelling van de hoofdas, is het onderverdeeld in twee soorten horizontale schacht en verticale schacht, ongeacht welk type loper zich altijd in de atmosfeer bevindt.Dit type turbine is geschikt voor waterkrachtcentrales met een hoog koppel en met een kleine stroom.

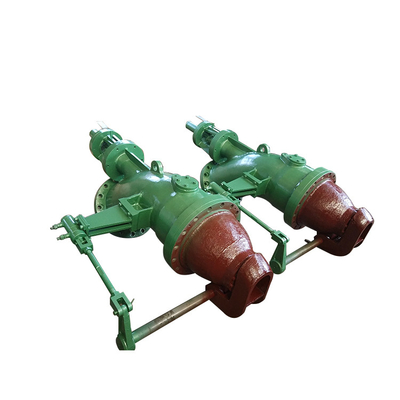

1. mondstuk en stroomregelingsinrichting (speer)
Een spuitstuk wordt gebruikt om de kinetische energie van het water te verhogen dat de emmers of schalen die aan de loper zijn bevestigd, gaat raken.
De hoeveelheid water die de emmers raakt, wordt geregeld door een speer, die in het mondstuk is geplaatst en de waterstroom regelt die op de vaten van de hardloper zal raken.Een spuitstuk met een speer wordt in de onderstaande figuur weergegeven.
De speer is een conische naald die in het mondstuk zit en door een handwiel of automatisch in een asrichting wordt bediend.
Wanneer de speer naar achteren wordt verplaatst, neemt de waterstroom toe en wanneer de speer naar voren wordt geduwd, neemt de waterstroom af.

2Runner en Buckets.
De loop is een draaiend onderdeel van de turbine. Het is een cirkelvormige schijf waarvan op de rand een aantal gelijkmatig verdeelde emmers zijn bevestigd.
De emmers worden gemaakt door twee hemisferische schalen die met elkaar verbonden zijn.
De splitser splitst de waterstraal die de emmers raakt in twee gelijke delen en de waterstraal komt aan de buitenste rand van de emmer naar buiten.
De emmers zijn zodanig ontworpen dat de waterstraal de emmers raakt, door 160 graden naar 170 graden afgeleid.
De emmers van de Pelton-turbine bestaan uit gietijzer, gietijzer, brons of roestvrij staal.

3- Hoesje.
Het voorkomt dat het water spatst en helpt het water naar de trail race af te voeren.
Om de behuizing van de 1000 kW pelton-hydroturbinegenerator te maken, worden gietijzer of vervaardigde stalen platen gebruikt.

4Breekjet.
Wanneer de waterstraal volledig wordt gesloten door de speer in de richting van de voorkant te duwen dan wordt de hoeveelheid water die de hardloper raakt nul.Maar toch blijft de hardloper bewegen door de traagheid van de hardloper..
Om de loper in de kortst mogelijke tijd te stoppen, is een klein mondstuk voorzien dat de waterstraal aan de achterkant van de vaten stuurt.Deze waterstraal die wordt gebruikt om de turbine te stoppen, heet breekstraal..

overzicht

1Rotatierichting als men vanaf het eindpunt van de turbine kijkt.
2, Aantal sproeiers Z=2
3, sluittijd van het mondstuk = 20S tot 30S
4, Reactietijd van de deflector = 3S tot 5S
5Renner.
(1) Materiaal 0Cr13Ni5Mo;
(2) Nummer van emmer 18;
(3) Bewerkingsproces Inblok Giet + Bewerking + Polijsten
6Hoofdschacht.
(1) Materiaal 20SiMn-aandelenas met generator
7, Bracket
(1) Type Laswerkstukken
(2) Materiaal Q235
8, mondstuk
(1) Type Hydraulische drukoperatie
(2) Materiaal 02Cr13;
(3) Nummer 2

Specificatie

Waarom kiezen jullie ons?

1- Meer dan 20 jaar ervaring in de industrie, installatie in gebruik nemen van meer dan 150 apparatuur per jaar

2- Geef een compleet voorstel voor een waterkrachtcentrale van water tot draad

3Overvloedige ervaring met de uitvoering van buitenlandse energiecentrales zoals Frankrijk, Japan, de VS, Zuid-Afrika, Sri Lanka, Iran, Zuidoost-Azië

4Ontwerp en vervaardiging van een waterkrachtgenerator met een spanning van 400 V,6.3KV. met een vermogen van meer dan 1000 kW bij 400V

Veelgestelde vragen

1Bent u een handelsonderneming of een fabriek?

We zijn een hydro turbine generator productie met meer dan 20 jaar ervaring, onze fabriek is in de Sichuan je zal 2 uur rijden nemen nadat je Shuangliu Airport,Bezoek onze fabriek, dan weet je meer over ons..

2Wat voor soort waterturbine moet ik kiezen?

We moeten weten water hoofd, de doorstroming, spanningsniveau, frequentie, on-grid of off-grid draaien, automatiseringsniveau van u om de oplossing uit te werken

3Kunt u de EPC voor de waterkrachtcentrale doen?

Ja, we kunnen de apparatuur ontwerpen, produceren en installeren, we zullen technologen en arbeiders sturen om de apparatuur te installeren.

Hongya Power Generating Equipment To Utilities Limited, is opgericht in mei 2003 als een professionele fabrikant van water turbine generator set.Het bedrijf is gelegen op een geweldige plek die omgeven is door Mount WaWu en Emei.Het bedrijf is gevestigd in de stad Leshan, een plaats gesloten van vele beroemde bezienswaardigheden zoals de Leshan Giant Buddha.,waarvan het O&O-gedeelte 25% bedraagt.

We hebben meer dan 100 sets machines voor het productieproces, inclusief verwerkingsmachines en testmachines.synchrone generator, snelheidsregelaar, borstelloze excitor, hydraulische hardware enz. met een eenheid van turbinegeneratoren met een capaciteit van minder dan 20 MW.

Het bedrijf krijgt 11 patenten en vele prijzen van de officiële autoriteit, we krijgen ook certificaat van QMS ISO9001 (2008).Ons bedrijf krijgt een goede technische en ontwikkeling samenwerking met Sichuan universiteitWe zijn onderaannemer van een aantal beroemde water turbine generator fabrikant zoals DEC: Chongqing Water Turbine Works co., LTD, etc.

We krijgen goede technische ondersteuning van de universiteit en de aannemer die ons in staat stellen een betere fabrikant met sterke technologische vaardigheden en rijke project ervaringen.

Tot nu toe heeft HPGE een uitgebreid scala aan oplossingen voor waterkrachtcentrales aangeboden die het gehele bereik van de dienstverlening omvatten, waaronder: consultant voor kleine waterkrachtprojecten; site management studies;Ontwerp van apparatuur; Productie van waterkrachtapparatuur; Projectmanagement; Installatiegids; Inbedrijfstelling en inbedrijfstelling; Operatiegids; Onderhoud van waterkrachtapparatuur.

HPGE's producten worden veel gebruikt in heel China, we werken samen met meer dan 300 waterkrachtcentrales met meer dan 600 turbinegeneratoren, waaronder Francis turbinegeneratoren,Turbo-turbinegeneratoren, Pelton turbine generator set, Kaplan turbine generator set, gebieden die meer dan 20 provincies van China en ook internationale markten zoals Rusland, Wit-Rusland, Turkije, Albanië, Vietnam, Indonesië,Nepal, Laos, Sri Lanka, Cuba en Brazilië enz.
