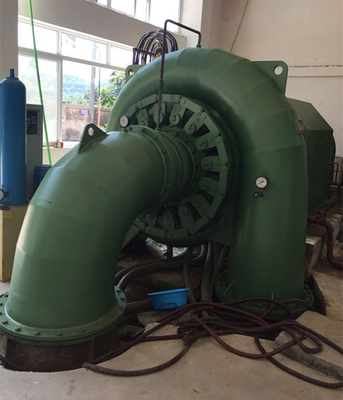

1450kw Francis Turbine Generator For Hydro-Macht 70m het Hoofd van het Postwater

1450kw van het de Krachtcentralewater van Francis Turbina Generator For Hydro Hoofd 70m

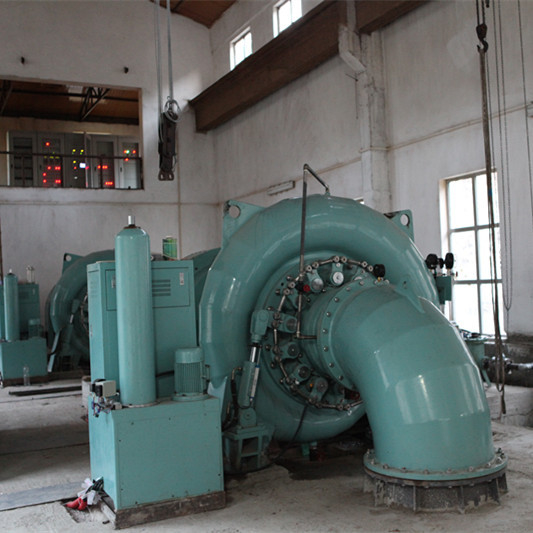

rief inleiding van turbinestructuur en belangrijkst onderdeel

1.Water inhamdeel

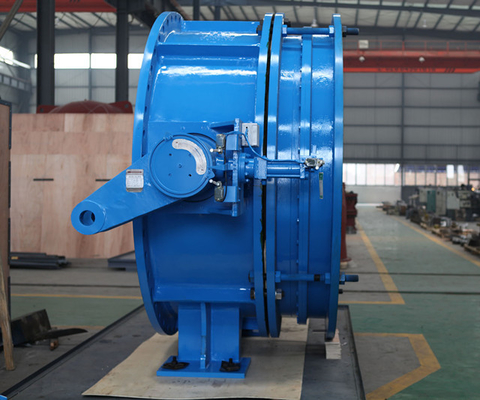

Het deel van de waterinham bestaat uit klep. De klep wordt gebruikt om de eenheid in statisch water te sluiten wanneer het behoefteeinde, het ook wordt gebruikt om de eenheid te sluiten en de waterstroom in dynamisch water te snijden wanneer de eenheid in noodsituatie en de opsplitsing van de turbineverdeler is.

2.Spiral geval

Het spiraalvormige die geval last deel, met vaste gidsvin wordt uitgerust daarin. Het spiraalvormige geval zal het water maken aantal werveling van waterstroom en gidswater aan stroom regelmatig in de apparaten en de agent van de gidsvin langs omtrek worden. Het is uitgerust met een lucht verlicht klep op de bovenkant van spiraalvormig geval aan uitlaatlucht wanneer aanvankelijk het vullen van water.

3.Turbine verdeler

Het bestaat uit gidsvin, de hefboom van de gidsvin, schachtkoker, schutblad, rugdekking, enz. Het kan aantal wervelingen van waterstroom vormen of veranderen om turbinelossing volgens variatie van lading aan te passen. Het wordt ook gebruikt aan normale en noodsituatiesluiting. De de schachtkoker van de gidsvin heeft O-ring voor het verzegelen. De controlering wordt gelast door staalplaat als geheel. Het cirkel het leiden spoor en de bedradingsplaat met het smeren prestaties worden gevestigd op de bodem van de controlering. De controlering heeft genoeg sterkte en de starheid, zal niet het bovenmatige buigen gepast om spanning van servomotor uit zijn evenwicht te brengen voorkomen. Het tegengewicht wordt gevestigd op tegengewichtsteun. Voor het geval dat de servomotor in fout is, zal het tegengewicht de gidsvin door actie van ernst sluiten.

4.Runner

De agent is het hart van turbine om de waterkracht in mechanische energie te veranderen. Het is casted en laste als geheel, kroon, worden de band en het blad gemaakt van roestvrij staal ZG06Cr13Ni4Mo dat perfecte prestaties van anti-cavitatie heeft, anticorrosief en lasbaar. De agent is onderworpen aan het statische saldo testen na het machinaal bewerken. De gaten op agentkroon kunnen de druk verminderen op agent door het water wordt toegepast dat.

5.Draft buisassemblage

De assemblage van de ontwerpbuis bestaat uit de elleboog van de ontwerpbuis en de kegel van de ontwerpbuis, leidt de waterstroom in lagere stroom, gebruik maakt van de potentiële energie van waterstroom bij zuigingshoogte, kringloop belangrijke kinetische energie van de stroom bij agentafzet door zijn verspreiding. Al verbindende flens zal worden verzegeld, zal de ondergedompelde diepte van ontwerpbuis geen minder dan 30cm zijn om lucht in ontwerpbuis te verhinderen.

6.Pressure maat en vacuümmaat

De drukmaat wordt gevestigd op spiraalvormig geval om de druk in spiraalvormig geval waar te nemen.

De vacuümmaat wordt gevestigd op de elleboog van de ontwerpbuis voor het waarnemen van de graad van vacuüm. De kleppen zullen bij drukmaat en het vacuümmaat door buizen leiden voor dicht worden uitgerust en zullen openen het door buizen leiden.
