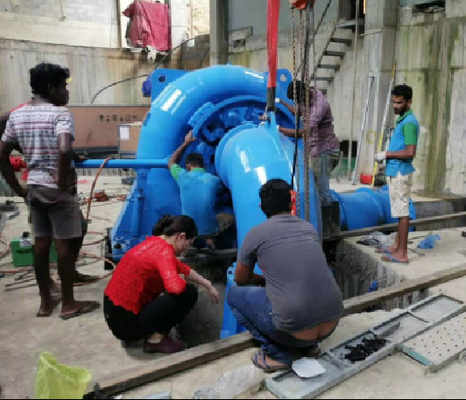

1.2m Agent Verticale Schacht Francis Turbine 1500kw Verticaal Francis Turbine Generators

1500kwHydraulic turbine voor Hydroelektrische centrale

Overzicht

1. De delen van de waterinham

De componenten van de waterinham zijn samengesteld uit verbindingspijpen, de inhamkleppen van de waterturbine en uitbreidingsverbindingen. De klep van de turbineinham wordt gebruikt om de eenheid in water nog te sluiten wanneer de sluiting wordt vereist, en ook gebruikt om de eenheid te sluiten en de stroom in dynamisch water af te sluiten wanneer de eenheid in geval van nood is en de turbineverdeler ontbreekt. De uitbreidingsverbindingen worden gebruikt om installatiefouten te compenseren en onderhoud te vergemakkelijken. De afvoerkanaalklep wordt gevestigd bij de bodem. Één eind van de verbindingspijp wordt verbonden met de klep van de waterinham van de stoomturbine; het andere die eind wordt verbonden met de elektrische centralepijpleiding (op plaats wordt gelast).

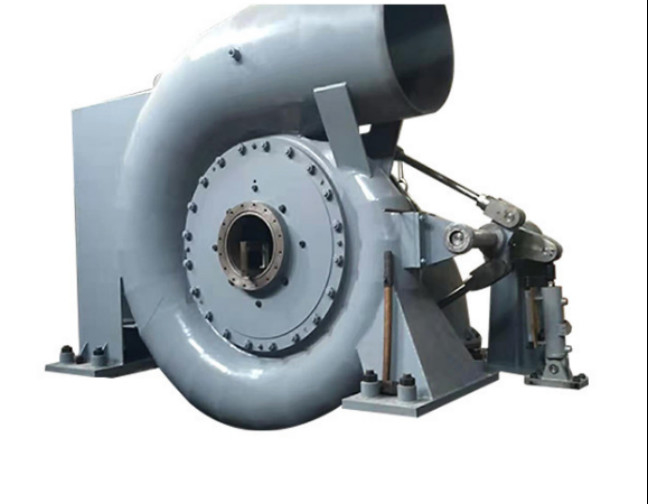

2. Spiraalvormig geval

Het spiraalvormige die geval last deel, met vaste gidsvin wordt uitgerust daarin. Het spiraalvormige geval zal het water maken aantal werveling van waterstroom en gidswater aan stroom regelmatig in de apparaten en de agent van de gidsvin langs omtrek worden. Het is uitgerust met een lucht verlicht klep op de bovenkant van spiraalvormig geval aan uitlaatlucht wanneer aanvankelijk het vullen van water.

3. Turbineverdeler

Het is etc. samengesteld uit gidsvin, de staaf van de gidsvin, schachtkoker, schutblad, achterdekking. Het kan het draaikolkaantal van de waterstroom vormen of veranderen om de stroom van de turbine volgens de verandering van de lading aan te passen. Het wordt ook gebruikt voor normale en noodsituatiesluitingen. De vorm, de grootte, het aantal en de positie van de 16 gidsvinnen zijn gelijkaardig aan die van de goedgekeurde modelturbine en zullen ervoor zorgen dat de waterstroom geen trilling tijdens verrichting zal veroorzaken. De diameter van de uit elkaar plaatsende cirkel van de gidsvin is 860mm. De gidsvin heeft hydraulische torsieprestaties met automatische het sluiten tendens in de waaier van het volledige openen aan dicht bij het zonder commissie openen. Er zou een bepaalde marge moeten zijn voor het maximum openen van de gidsvin. Elke gidsvin is uitgerust met een eindeblok. Wanneer de scheerbeurtspeld breekt en het wrijvingapparaat tussen de gidsvin en de staaf van de gidsvin ontbreekt, kan de gidsvin worden gecontroleerd om binnen een bepaalde waaier te slingeren zonder het in botsing komen met andere gidsvinnen. De gidsvinnen worden gemaakt van ZG230-450 en zouden verwisselbaar moeten zijn. Elke gidsvin is machinaal bewerkte precisie; de contactlijn van aangrenzende gidsvinnen moeten zou worden voltooid om ervoor te zorgen dat alle gidsvinnen in volledig contact in de gesloten staat zijn om waterlekkage te verminderen. De lagers van de schacht van de gidsvin en de verdelersschacht zijn zelfsmerende glijdende lagers; de dragende struik wordt gemaakt van staal-gesteund samengesteld materiaal. Gebruik de het eindkappen van de vinstam en de bouten om de positie van elke vin aan te passen en te handhaven aan de voor en achterdekking. Een verbinding wordt gevestigd op de hogere vinschacht om stroom af te sluiten. De controlering wordt volledig gemaakt van uit gegoten staal. Een cirkel eindblok wordt gevestigd op de buitenomtrek van de controlering. De controlering heeft voldoende sterkte en stijfheid om bovenmatig wegens de uit zijn evenwicht gebrachte spanning van de servomotor niet te buigen.

4. Agent

De agent is het hart van de turbine; het kan waterkracht naar mechanische energie overbrengen. De agent is gelast als geheel, worden de kroon, de band en het blad gemaakt van roestvrij staal ZG0Cr13Ni4Mo dat perfecte prestaties van anti-cavitatie heeft, anticorrosief en lasbaar. De kroon en de band keuren hiaattype het verzegelen goed om waterlekkage te verminderen. De vorm van elk agentblad zal volgens standaardgb/t 10969 „Specificaties voor de componenten van de waterpassage van hydraulische turbines“ worden machinaal bewerkt. De agent is gelast en thermisch behandeld volgens speciale specificatie, behoudens niet destructieve inspectie volgens ASME-norm. De agent is onderworpen aan het statische saldo testen na het machinaal bewerken. Zestien gaten φ22 worden gevestigd op agentkroon die de druk te verminderen op agent door het water wordt toegepast.

5. Hoofdschachtdeel

Het bestaat uit hoofdschacht, vliegwiel, enz. Dit type van hydraulische stroomaggregaat keurt vier steunpuntenbouw goed. De hoofdschacht wordt gemaakt van 45#-de bouwstaal van de kwaliteitskoolstof. Tijdelijke werkkracht van het schijf stabiliseert de type gegoten vliegwiel de eenheid wanneer het aanpassen. Verbind de belangrijkste schacht en de agent door vlak zeer belangrijk om verwisselbaar tevreden te stellen. Sluit de turbine en de generator door de lentekoppeling voor aan gemakkelijke installatie.

6. Het hoofd de schachtdienst verzegelen

Het hoofddie de schachtdienst verzegelen pakt reeks in, op hoofdschachtpas door het schutblad wordt gevestigd. De dienst verzegelen is dicht, antifrictie, eenvoudig, gemakkelijk waar te nemen en, onderhoud te vervangen. De koker van de roestvrij staalschacht wordt gevestigd waar de belangrijkste schacht contacterend met de verpakking. De verpakking wordt gemaakt van versterkte anticorrosieve PTFE, antifrictie.

7. De assemblage van de ontwerpbuis

De assemblage van de ontwerpbuis bestaat uit het verspreiden pijp, de elleboog van de ontwerpbuis en de kegel van de ontwerpbuis, leidt de waterstroom in lagere stroom, gebruik maakt van de potentiële energie van waterstroom bij zuigingshoogte, kringloop belangrijke kinetische energie van de stroom bij agentafzet door zijn verspreiding. Al verbindende flens zal worden verzegeld, zal de ondergedompelde diepte van ontwerpbuis geen minder dan 40cm zijn om lucht te verhinderen binnengaand in ontwerpbuis. Het apparaat van de luchttoelating: De natuurlijke lucht wordt gevuld aan lager van agent door de bovenkant van het verspreiden pijp om regelmatige verrichting van turbine wanneer de gidsvin onder het gedeeltelijke openen te verzekeren.

8. Servomotorassemblage

Het bestaat uit servomotor, vork en oorspeld.

De gouverneur past het openen van gidsvin door servomotor, vork, oorspeld en controlering volgens aan de verandering van lading.

9. Drukmaat en vacuümmaat

De drukmaat wordt gevestigd op spiraalvormig geval om de druk in spiraalvormig geval waar te nemen. De vacuümmaat wordt gevestigd op het verspreiden pijp voor het waarnemen van de graad van vacuüm van tailracewater. De hanen zullen bij drukmaat en het vacuümmaat door buizen leiden voor dicht worden uitgerust en zullen openen het door buizen leiden.

10. Remmechanisme

Het keurt 2 pneumatische zuigertype remmen goed, is de de dienstdruk 0.5~0.7 MPa.

Keur pneumatisch principe voor de rem goed. Verstrek drukbron door naadloze staalpijp aan de rem, duw de remplaat om het vliegwiel te wrijven om de eenheid tegen te houden. Voor het geval dat er luchtlekkage tijdens het werken is, keur passende methode goed om het op te lossen, zoals haal de losse noot door moersleutel aan of vervang verzegelend materiaal. De slag van zuiger is 25mm. Keur het remmen goed slechts wanneer de eenheidssnelheid aan hieronder 30% van geschatte snelheid daalt!

Specificatie

Waarom kies ons?

1. Meer dan 20 jaar van de industrieervaring, installeert het opdragen van materiaal meer dan 150 elk jaar

2. Verstrek volledig voorstel voor hydroelektrische centrale van water aan draad

3. Overvloedige buitenlandse elektrische centraletenuitvoerlegging van projecten ervaring zoals Frankrijk, Japan, de V.S., Zuid-Afrika, Sri Lanka, Iran, Zuidoost-Azië

4. Ontwerp en vervaardiging van hydromachtsgenerator met voltage 400V, 6.3KV. de capaciteit overschrijdt 1000kw met 400V

FAQ

1.You zijn een handelsmaatschappij of een vervaardiging?

Wij zijn een hydroturbogeneratorvervaardiging met meer dan 20 jaar ervaringen, is Onze fabriek in Sichuan u 2 uren vergen zult die na u de Luchthaven van bereikshuangliu drijven, betaalt een bezoek aan onze fabriek u meer over ons zult kennen.

2.What het soort waterturbine ik moeten zou kiezen?

Wij moeten waterhoofd, stroomtarief, voltageniveau, frequentie, op-net of van-net kennen die, automatiseringsniveau van u de oplossing lopen uit te werken

3: Kunt u EPS voor de hydroelektrische centrale doen?

Ja, kunnen wij ontwerpen en, producerend het materiaal installeren, zullen wij technoloog en arbeiders verzenden om het materiaal te installeren.
