1,2m Loper Diameter Verticale As Francis Hydro Turbine Generator met 1500kw Capaciteit

Het waterinlaatsysteem omvat verbindingsbuizen, turbine-inlaatkleppen en expansievoegen. De turbine-inlaatklep maakt afsluiting in stilstaande watercondities mogelijk en biedt noodafsluitmogelijkheden wanneer de turbineverdeler faalt. Expansievoegen compenseren voor installatiefouten en vergemakkelijken onderhoud. Een aftapkraan is aan de onderkant geplaatst, met verbindingsbuizen die ter plaatse aan de pijpleidingen van de energiecentrale zijn gelast.

De gelaste spiraalbehuizing bevat vaste geleidingsschotten en stuurt de waterstroom in de schoepen en de loper met de juiste wervelkarakteristieken. Een bovenop gemonteerde ontluchtingsklep laat lucht vrij tijdens de eerste watervulling.

Deze constructie, bestaande uit geleidingsschotten, geleidingsschotstangen, assleeves en afdekkingen, past de waterstroom aan op basis van de belastingveranderingen en maakt normale en noodstops mogelijk. De 16 precisiebewerkte geleidingsschotten beschikken over hydraulische koppelcapaciteit en een automatische sluitneiging. Gemaakt van ZG230-450 staal, zorgen ze voor volledig contact in gesloten positie om lekkage te minimaliseren.

Als de kerncomponent van de turbine zet de loper waterenergie om in mechanische energie. Deze integraal gelaste eenheid gebruikt ZG0Cr13Ni4Mo roestvrij staal voor uitstekende cavitatie- en corrosiebestendigheid. Het ontwerp omvat 16 drukreductiegaten en ondergaat uitgebreide tests volgens ASME-normen.

Deze constructie, bestaande uit hoofdas en vliegwiel met behulp van 45# koolstofstaal, biedt een stabiele werking. Het schijfvormige vliegwiel stabiliseert tijdens aanpassingen, met vlakke spieverbindingen die uitwisselbaarheid garanderen.

Beschikt over een pakking met versterkt PTFE-materiaal voor wrijving en corrosiebestendigheid. De roestvrijstalen assleeve en het toegankelijke ontwerp vereenvoudigen observatie en onderhoud.

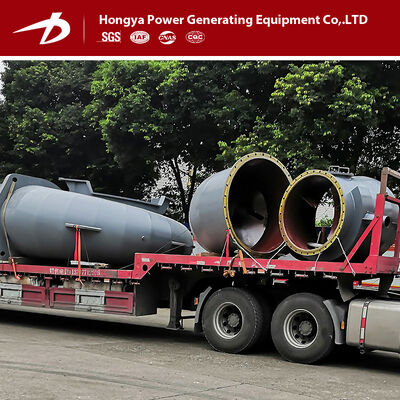

Deze assemblage, bestaande uit diffusiebuis, elleboog en conische secties, stuurt de waterstroom stroomafwaarts en recupereert tegelijkertijd kinetische energie. Natuurlijke luchttoevoer zorgt voor een stabiele werking tijdens gedeeltelijke openingen van de geleidingsschotten.

Omvat servomotor, vork en oorpinkcomponenten die de opening van de geleidingsschotten regelen via de regelring op basis van belastingvariaties.

De manometer op het spiraalhuis bewaakt de interne druk, terwijl de vacuümmeter op de diffusiebuis de vacuümniveaus van het staartwater volgt, beide met regelbare pijpkranen.

Twee pneumatische zuigerremmen werken bij een druk van 0,5-0,7 MPa. Het systeem past remkracht toe op het vliegwiel wanneer de snelheid van de eenheid daalt tot onder de 30% van de nominale snelheid.
