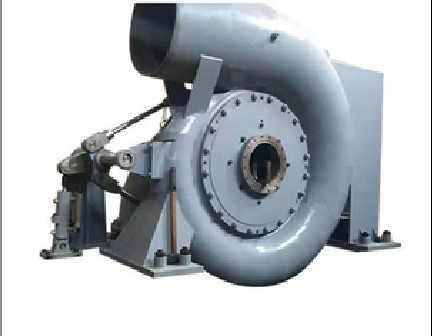

1.2m Agent Verticale Schacht Francis Turbine Generators 1500kw

1.2m Agent Verticale Schacht Francis Turbine 1500kw Verticaal Francis Turbine Generators

Overzicht

1. De delen van de waterinham

De componenten van de waterinham zijn samengesteld uit verbindingspijpen, de inhamkleppen van de waterturbine en uitbreidingsverbindingen. De klep van de turbineinham wordt gebruikt om de eenheid in water nog te sluiten wanneer een sluiting wordt vereist, en ook gebruikt om de eenheid te sluiten en dynamische waterstroom af te sluiten wanneer de eenheid in noodsituatie is en de turbineverdeler ontbreekt. De uitbreidingsverbindingen worden gebruikt om installatiefouten te compenseren en onderhoud te vergemakkelijken. De afvoerkanaalklep wordt gevestigd bij de bodem. Één eind van de verbindingspijp wordt verbonden met de inhamklep van de stoomturbine; het andere eind wordt verbonden met elektrische centrale door buizen leiden (gelast op plaats).

2. Spiraalvormig geval

Volute is een gelast deel met vaste gids binnen vinnen. Volute zou tot het water een wervelingsaantal van de waterstroom moeten maken, en het water leiden om in het vinapparaat en de agent regelmatig langs de omtrek te stromen. Het heeft een aftapklep bij de bovenkant van volute om de lucht uit te laten wanneer het water aanvankelijk wordt gevuld.

3. Turbineverdeler

Het is etc. samengesteld uit gidsvin, de staaf van de gidsvin, schachtkoker, schutblad, achterdekking. Het kan het draaikolkaantal van de waterstroom volgens de verandering van de lading vormen of veranderen om de stroom van de turbine aan te passen. Het wordt ook gebruikt voor normale en noodsituatiesluitingen. De 16 gidsvinnen zullen gelijkaardig in vorm, grootte, aantal en positie aan die van goedgekeurde typeturbines zijn en zullen ervoor zorgen dat de waterstroom geen trilling tijdens verrichting veroorzaakt. De diameter van de uit elkaar plaatsende cirkel van de gidsvin is 860mm. De gidsvinnen hebben een hydraulisch torsievermogen met een tendens om automatisch van volledig open aan gesloten te sluiten om zonder lading te openen. Het maximum openen van de gidsvin een bepaalde marge moeten zou hebben. Elke gidsvin is uitgerust met een eindeblok. Wanneer de scheerbeurtspeld breekt en het wrijvingapparaat tussen de gidsvin en de staaf van de gidsvin ontbreekt, kan de gidsvin worden gecontroleerd om binnen een bepaalde waaier te slingeren zonder het in botsing komen met andere gidsvinnen. De gidsvinnen worden gemaakt van ZG230-450 en zouden verwisselbaar moeten zijn. Elke gidsvin is machinaal bewerkte precisie; de contactlijn van aangrenzende gidsvinnen moeten zou worden voltooid om ervoor te zorgen dat alle gidsvinnen in volledig contact in de gesloten staat zijn, daardoor verminderend waterlekkage. De lagers van de schacht van de gidsvin en de verdelersschacht zijn zelfsmerende duidelijke lagers; dragende shells worden gemaakt van staal-gesteund samengesteld materiaal. Gebruik de het eindkappen van de bladstaaf en de bouten om de positie van elk blad met betrekking tot de voor en achterdekking aan te passen en te handhaven. Een verbinding wordt gevestigd op de hogere vinschacht om de luchtstroom af te sluiten. De controlering wordt volledig gemaakt van uit gegoten staal. Een cirkel eindblok wordt gevestigd op de buitenomtrek van de controlering. De controlering heeft voldoende sterkte en stijfheid om bovenmatig wegens de uit zijn evenwicht gebrachte spanning van de servomotor niet te buigen.

4. Agent

De agent is het hart van de turbine; het zet waterkracht in mechanische energie om. De agent is volledig gelast, en de agentkroon, de agentriem en de agentbladen allen worden gemaakt van ZG0Cr13Ni4Mo-roestvrij staal, dat goede cavitatieweerstand, corrosieweerstand en lasbaarheid heeft. De kroonriem wordt spleet-verzegeld om waterlekkage te verminderen. De vorm van elk agentblad overeenkomstig GB/T 10969 „Technische Voorwaarden voor Water moeten zou worden verwerkt die Componenten van Waterturbine“ overgaan. De agenten zijn gelast en en destructief getest thermisch behandeld volgens speciale specificaties niet-volgens ASME-normen. De agenten zijn statisch evenwichtig na het machinaal bewerken. Reeks 16 gaten φ22 in de kroon van de agent die de druk te verminderen door het water op de agent wordt uitgeoefend.

5. Hoofdschachtdeel

Het bestaat uit hoofdschacht, vliegwiel, enz. Dit type van hydraulische stroomaggregaat keurt vier steunpuntenbouw goed. De hoofdschacht wordt gemaakt van 45#-de bouwstaal van de kwaliteitskoolstof. Tijdelijke werkkracht van het schijf stabiliseert de type gegoten vliegwiel de eenheid wanneer het aanpassen. Verbind de belangrijkste schacht en de agent door vlak zeer belangrijk om verwisselbaar tevreden te stellen. Sluit de turbine en de generator door de lentekoppeling voor aan gemakkelijke installatie.

6. Het hoofd de schachtdienst verzegelen

Het hoofddie de schachtdienst verzegelen pakt reeks in, op hoofdschachtpas door het schutblad wordt gevestigd. De dienst verzegelen is dicht, antifrictie, eenvoudig, gemakkelijk waar te nemen en, onderhoud te vervangen. De koker van de roestvrij staalschacht wordt gevestigd waar de belangrijkste schacht contacterend met de verpakking. De verpakking wordt gemaakt van versterkte anticorrosieve PTFE, antifrictie.

7. De assemblage van de ontwerpbuis

De assemblage van de ontwerpbuis bestaat uit het verspreiden pijp, de elleboog van de ontwerpbuis en de kegel van de ontwerpbuis, leidt de waterstroom in lagere stroom, gebruik maakt van de potentiële energie van waterstroom bij zuigingshoogte, kringloop belangrijke kinetische energie van de stroom bij agentafzet door zijn verspreiding. Al verbindende flens zal worden verzegeld, zal de ondergedompelde diepte van ontwerpbuis geen minder dan 40cm zijn om lucht te verhinderen binnengaand in ontwerpbuis. Het apparaat van de luchttoelating: De natuurlijke lucht wordt gevuld aan lager van agent door de bovenkant van het verspreiden pijp om regelmatige verrichting van turbine wanneer de gidsvin onder het gedeeltelijke openen te verzekeren.

8. Servomotorassemblage

Het bestaat uit servomotor, vork en oorspeld.

De gouverneur past het openen van gidsvin door servomotor, vork, oorspeld en controlering volgens aan de verandering van lading.

9. Drukmaat en vacuümmaat

De drukmaat wordt gevestigd op spiraalvormig geval om de druk in spiraalvormig geval waar te nemen. De vacuümmaat wordt gevestigd op het verspreiden pijp voor het waarnemen van de graad van vacuüm van tailracewater. De hanen zullen bij drukmaat en het vacuümmaat door buizen leiden voor dicht worden uitgerust en zullen openen het door buizen leiden.

10. Remmechanisme

Het keurt 2 pneumatische zuigertype remmen goed, is de de dienstdruk 0.5~0.7 MPa.

Keur pneumatisch principe voor de rem goed. Verstrek drukbron door naadloze staalpijp aan de rem, duw de remplaat om het vliegwiel te wrijven om de eenheid tegen te houden. Voor het geval dat er luchtlekkage tijdens het werken is, keur passende methode goed om het op te lossen, zoals haal de losse noot door moersleutel aan of vervang verzegelend materiaal. De slag van zuiger is 25mm. Keur het remmen goed slechts wanneer de eenheidssnelheid aan hieronder 30% van geschatte snelheid daalt!

Specificatie

Waarom kies ons?

1. Meer dan 20 jaar van de industrieervaring, installeert het opdragen van materiaal meer dan 150 elk jaar

2. Verstrek volledig voorstel voor hydroelektrische centrale van water aan draad

3. Overvloedige buitenlandse elektrische centraletenuitvoerlegging van projecten ervaring zoals Frankrijk, Japan, de V.S., Zuid-Afrika, Sri Lanka, Iran, Zuidoost-Azië

4. Ontwerp en vervaardiging van hydromachtsgenerator met voltage 400V, 6.3KV. de capaciteit overschrijdt 1000kw met 400V

FAQ

1.You zijn een handelsmaatschappij of een vervaardiging?

Wij zijn een hydroturbogeneratorvervaardiging met meer dan 20 jaar ervaringen, is Onze fabriek in Sichuan u 2 uren vergen zult die na u de Luchthaven van bereikshuangliu drijven, betaalt een bezoek aan onze fabriek u meer over ons zult kennen.

2.What het soort waterturbine ik moeten zou kiezen?

Wij moeten waterhoofd, stroomtarief, voltageniveau, frequentie, op-net of van-net kennen die, automatiseringsniveau van u de oplossing lopen uit te werken

3: Kunt u EPS voor de hydroelektrische centrale doen?

Ja, kunnen wij ontwerpen en, producerend het materiaal installeren, zullen wij technoloog en arbeiders verzenden om het materiaal te installeren.
