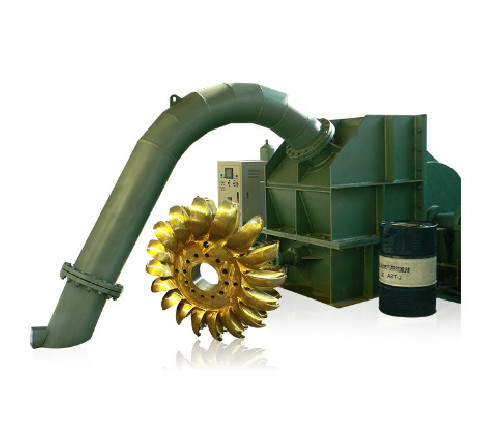

Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM

Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM

Productdetails:

Plaats van herkomst: China
Merknaam: Wawushan
Certificering: ISO9000
Modelnummer: Cja-058

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Prijs: negotiable
Verpakking Details: triplex
Levertijd: 180 wordking dagen
Betalingscondities: T/T
Levering vermogen: 1+unit+4 maanden
Beste prijs Contact

Gedetailleerde informatie

Agent: Roestvrij staal geleideschoep: Roestvrij staal
Pijp: 1 Efficiency: 92.50%
Frequentie: 50HZ Omwenteling: 5000RPM
waterhoofd: 100 m
Markeren:

De verticale Hydroturbine van Pelton

,

De Hydroturbine van 50HZ Pelton

,

100m Hoofdpelton Hydrogenerator

Productomschrijving

Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM





1. Pijp en het apparaat van de stroomaanpassing (spear)
De pijpen worden gebruikt om de kinetische energie van de waterstroom te verhogen die de vinnen of de bladen in bijlage aan de agent zal raken.
De hoeveelheid die water de emmer raken wordt gecontroleerd door spear. Spear wordt opgezet binnen de pijp om de stroom van water te regelen die de agentbladen zal raken. De pijp die spear bevatten wordt hieronder voorgesteld.
Spear is de kegelnaald in de pijp. Het wordt in werking gesteld door handwiel of automatisch in de asrichting.
Wanneer spear achteruit wordt bewogen, verminderen het stroomtarief waterverhogingen, en wanneer spear naar voren wordt geduwd, het stroomtarief van het water.
2. Wiel en emmer
De agent is het roterende deel van de turbine. Het is een schijf met een aantal gelijk uit elkaar geplaatste emmers vast rond zijn periferie.
De emmer wordt gemaakt van twee halfronde samen bij aangesloten kommen. Elke emmer heeft een muur tussen de twee halfronde kommen, genoemd een afleider.
De splitser verdeelt de straal van water die de emmer raken in twee gelijke delen, en de straal van waterspruiten uit van de buitenrand van de emmer.
De emmer wordt ontworpen zodanig dat de stroom van water de emmer raakt en 160 tot 170 graden doet afwijken.
De bladen van Pelton-turbines worden gemaakt van gietijzer, uit gegoten staal, brons of roestvrij staal.
3. Omhulsel
Het houdt water van het bespatten en helpt afvoerkanaalwater in de sleep. Het doet ook dienst als bescherming in het geval van om het even welk ongeval.
Het omhulsel van de hydro-generator van 1000kw Pelton is gietijzer of geprefabriceerde staalplaat.
4. Gebroken Straal
Wanneer de stroom van water volledig door spear naar voren te duwen wordt afgesloten, wordt de hoeveelheid die water de agent raken nul. Maar wegens de inertie van de agent, blijft de agent zich bewegen.
om de agent in de kortste mogelijke tijd tegen te houden, wordt een kleine pijp verstrekt die het water aan het achtergedeelte van het blad leidt. Dit die type van waterstraal wordt gebruikt wordt om het turbinewiel tegen te houden genoemd een onderbrekingsstraal.



Specificatie




Naam Pelton Hydro-elektrische Turbogenerator
Waterhoofd 100m
Waterstroom 0,9 m ³ /s
Capaciteit 700 kW
Frequentie 50HZ
Generatorvoltage 400V
Lay-outpatroon verticaal
Materiaal (bladen) Roestvrij staal ZG0Cr13Ni4Mo
Opwinding Brushless
Generatorisolatie F/F
Levensduur 50 jaar



Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM 0

Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM 1



Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM 2

Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM 3

Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM 4

Wij krijgen meer dan 100 reeksenmachines voor fabrikantenproces met inbegrip van de verwerking van machine en testmachine. Wij kunnen de turbine van fabrikantenFrancis, pelton turbine, turgoturbine, Kaplan-turbine, synchrone generator, snelheidsgouverneur, brushless excitor, hydraulische hardware enz. met eenheidsturbogenerator capaciteit onder 20MW plaatsen.



Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM 5

Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM 6

Verticaal 100m de Hoofd Hydroturbine 50HZ van Pelton op Gird 5000RPM 7
