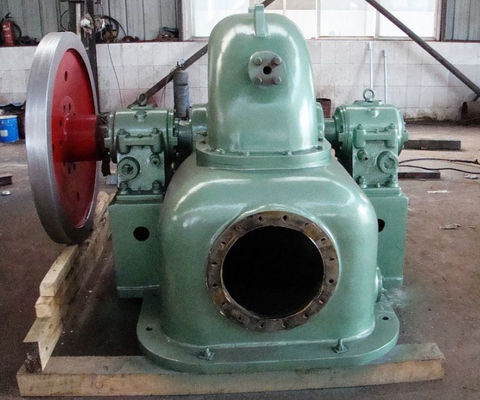

Verticale Pelton-turbine met één spuitstuk

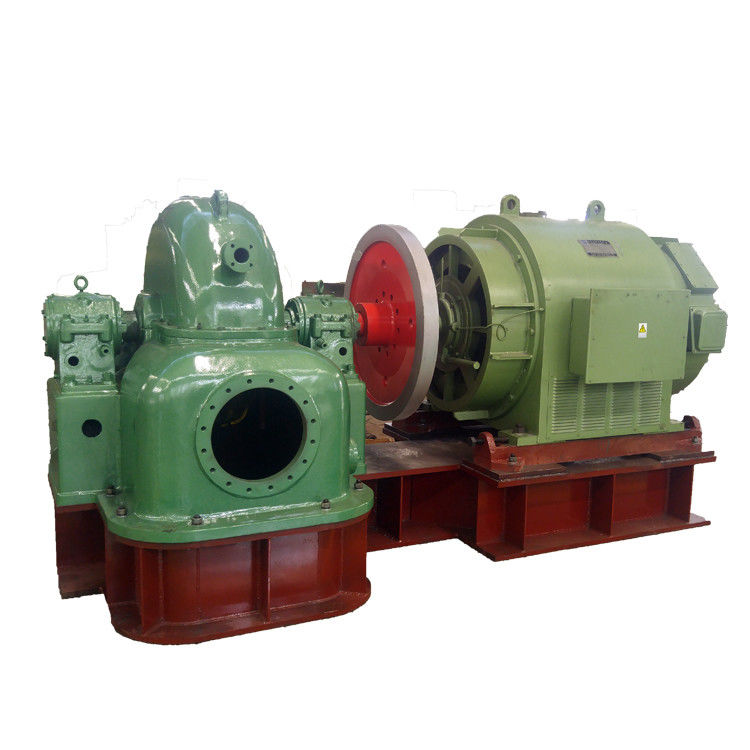

Verticale 300 kW Pelton-waterturbinegenerator voor micro-waterkrachtcentrales

Verticale Pelton-turbine met één spuitstuk Micro Mini Kleine water Francis Pelton Turgo Kaplan Hydro Hydro Turbine Per

overzicht

Een Pelton-turbine of Peltonwiel is een type turbine die vaak wordt gebruikt in waterkrachtcentrales.

Wanneer het wordt gebruikt voor het opwekken van elektriciteit, is er meestal een waterreservoir op een bepaalde hoogte boven de Pelton-turbine.Het water stroomt vervolgens door de penstock naar gespecialiseerde sproeiers die onder druk water introduceren in de turbineOm onregelmatigheden in de druk te voorkomen, is de penstock voorzien van een overspanningsbak die plotselinge schommelingen in het water absorbeert die de druk kunnen veranderen.In tegenstelling tot andere soorten turbines die reactie-turbines zijnDit betekent simpelweg dat in plaats van te bewegen als gevolg van een reactie kracht, het water een impuls op de turbine creëert om het te laten bewegen.

1. mondstuk en stroomregelingsinrichting (speer)

Een spuitstuk wordt gebruikt om de kinetische energie van het water te verhogen dat de emmers of schalen die aan de loper zijn bevestigd, gaat raken.

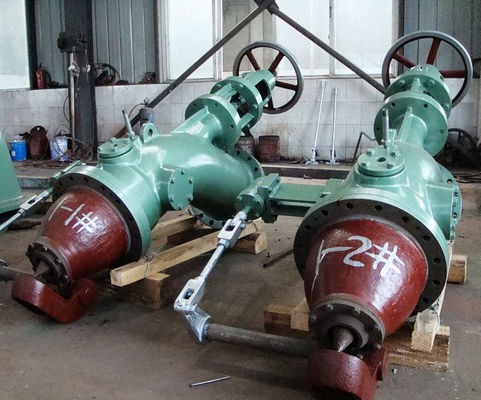

De hoeveelheid water die de emmers raakt, wordt geregeld door een speer.De speer is geïnstalleerd in het mondstuk en regelt de stroom van water dat gaat slaan op de vliezen van de hardloperEen spuitstuk met een speer wordt in de onderstaande figuur weergegeven.

De spits is een conische naald in het mondstuk en wordt door een handwiel of automatisch in een axiale richting bediend.

Wanneer de speer achteruit gaat, neemt de waterstroom toe en wanneer de speer naar voren wordt geduwd, neemt de waterstroom af.

2Runner en Buckets.

Op de onderstaande figuur is de hardloper met emmers weergegeven.

De loop is een draaiend onderdeel van de turbine. Het is een cirkelvormige schijf waarvan op de rand een aantal gelijkmatig verdeelde emmers zijn bevestigd.

De emmers worden gemaakt door twee hemisferische schalen die met elkaar verbonden zijn.

De splitser splitst de waterstraal die de emmers raakt in twee gelijke delen en de waterstraal komt aan de buitenste rand van de emmer naar buiten.

De emmers zijn zodanig ontworpen dat de waterstraal de emmers raakt, door 160 graden naar 170 graden afgeleid.

De emmers van de Pelton-turbine bestaan uit gietijzer, gietijzer, brons of roestvrij staal.

3Gehalte:

De Pelton-turbine met de behuizing wordt in de onderstaande figuur weergegeven.

4Breekjet.

Wanneer de waterstraal volledig wordt gesloten door de speer in de richting van de voorkant te duwen dan wordt de hoeveelheid water die de hardloper raakt nul.Maar toch blijft de hardloper bewegen door de traagheid van de hardloper..

Specificatie

Waarom kiezen jullie ons?

1- Meer dan 20 jaar ervaring in de industrie, installatie in gebruik nemen van meer dan 150 apparatuur per jaar

2- Geef een compleet voorstel voor een waterkrachtcentrale van water tot draad

3Overvloedige ervaring met de uitvoering van buitenlandse energiecentrales zoals Frankrijk, Japan, de VS, Zuid-Afrika, Sri Lanka, Iran, Zuidoost-Azië

4Ontwerp en vervaardiging van een waterkrachtgenerator met een spanning van 400 V,6.3KV. met een vermogen van meer dan 1000 kW bij 400V

Veelgestelde vragen

1Bent u een handelsonderneming of een fabriek?

We zijn een productie van waterturbine generatoren met meer dan 20 jaar ervaring, onze fabriek is in de Sichuan.Bezoek onze fabriek, dan weet je meer over ons..

2Wat voor soort waterturbine moet ik kiezen?

We moeten weten water hoofd, de doorstroming, spanningsniveau, frequentie, on-grid of off-grid draaien, automatiseringsniveau van u om de oplossing uit te werken

3Kunt u de EPC voor de waterkrachtcentrale doen?

Ja, we kunnen de apparatuur ontwerpen, produceren en installeren, we zullen technologen en arbeiders sturen om de apparatuur te installeren.
